6ª parte - Como fazer portão de alumínio

Como fazer portão de alumínio 6ª parte (BARRA CENTRAL)



Barra central é o perfil onde divide duas ou mais partes do portão, exemplo colocação de LAMBRI na parte inferior e réguas na parte superior, ou seja o portão ficaria com designer duplo, logo teria, LAMBRI / BARRA CENTRAL e RÉGUAS.















Colocação da barra central com duas abas cod 78-777



Primeiro temos que calcular o fechamento, qual o custo benefício?  Verifique a quantidade do perfil mais caro. lambri ou régua?

Regua pesa 2,85kg

Lambri pesa 5,00kg

O lambri é o mais pesado (codigo 19-575)

TEREMOS COMO EXEMPLO ALTURA DO VÃO DE 2,00METROS

Porque voce tem que calcular o fechamento da área baseado no lambri?

R: Porque seria o mais pesado, mais caro, netão utilize a barra inteira sem sobra.

Vamos supor que voce ainda não colocou a barra central, a cliente quer um uma grade superior, ela pediu (entre 30 a 50 cm), o restante com fechamento de lambri, O que voce vai fazer? Cortar qualquer valor 30 cm da régua ??? REPOSTA: NÃO!!!!

 Veja o que é melhor e mais lucrativo, ou seja não jogar dinheiro fora (sobra de alumínio dinheiro no lixo) Evite ao máximo as sobras de alumínio.

Comece pelo lambri, é o aluminio mais pesado, Qual medida voce vai cortar? Calcule no modo que não tenha sobra, pois esse alumínio é um dos mais caros do portão, pesa +/- 5kg enquando as ráguas pesam +/- 2,5kg.

Faça o seguinte: Sabemos que a cliente quer um gradil em cima de +/- 40cm, Vamos manter a medida aproximada do cliente.

PEGADINHA CUIDADO!!!! CALCULE O CUSTO BENEFICIO

EXEMPLO DE COMO NÃO FAZER!!!!

Temos 2,00 metros de vão em altura: 2,00 - 0,40 = 1,60m - 2,00 de vão - ,040 de régua  GRADIL resulta em um vão de 1,60 onde será encaixada a barra central (largura da barra central 6 cm) logo 2,00 -(0,40+0,06) = 2,00 - 0,46 = 1,54 de sobra de vão para preenchimento com lambri.

Então pegamos o lambri que mede 6 metros e dividimos em pedacos de 1,54m => 6,00 / 1,54m = 3,89 pedacos = 0,89 sobra por pedaco então 3 x 1,54 = (1,46) Com uma barra voce teria 3 pedacos de 1,54m com uma sobra de (1,46m  lixo).

CORRETO

Comece calculando  o lambri, usando 40cm de gradil não é viável como o exemplo acima. Vamos chegar proximo verificar qual o tamanho das reguas para o gradil.

Vão 2,00 altura.

Tamanho das Réguas: ????

Tamanho do lambri ???

2,00m - (0,40m+0,06m) = 1,54  (errado)

Comecamos com o lambri, ao invés de 1,54 que geram 3 pedacos com sobra vamos beneficiar, ao invés de 3 pedacos, divida por 4 pedacos.

6,00 / 4 = 1,50m, 1,50 x 4 = 6m sem sobra

Vamos melhorar 6,00 / 4 = 1,50 (desconte a espessura do dente da serra estou considerando 3mm)

as medidas abaixo em vermelho estão em mm

6000- (4*3)= 6000-12 = 5988mm / 4 = 1497m

Passando novamente para metros  1497mm arredondando 1,49m

Corte os lambris com 1,49m 6/1,49 = 4,02pedacos logo 4*1,49 = 5,96m utilizados em 4 pedacos com sobras (6,00-5,96) = 4cm de sobra desse 4cm a serra corta 1,2cm logo a sobra real seria de 2,8cm.

Agora vamos ver o tamanho que cortaremos as réguas.

sabendo que 1,49 é o lambri, o restante é: barra central 6cm

então 1,49+0,06m = 1,55m, o restante seria a régua do gradil

2,00m de vão - 1,55m (lambri e b.central) 2,00-1,55=0,45m ou 45cm

Então a Régua teria de ter 45cm.

Pra saber quantos pedaços uma barra de 6m utilizam em 45cm

6,00/0,45 = 13,33 considerando o inteiro 13x0,45 = 5,85 util com sobra de (6,00-5,85=15cm)

Cada barra de régua faz 13 pedaços de 45cm com sobra de 15cm por barra de 6metros.

VAMOS AGORA USINAR OS CANTOS DA BARRA CENTRAL:



Usinagem da barra central com duas abas

cod 78-777



Esse foi o quadro que montamos no decorrer do blog.

Meça o quadro pelo lado interno barra vertial trazeira e barra vertical da fechadura, e corte o perfil 78-777 (duas abas ) com as mesmas medidas, siga exatamente milimetricamente, caso contrária a barra ficara abaolada.



Essa é a barra central (tem duas abas para clic) uma das abas será rebitada as réguas outra os lambris.

É também conhecida por "perfil com duas abas" além do código do catálogo cod 78-777

Depois de cortar o perfil 78-777, vamos usinar.

Pegue um retalho de perfil de uma aba que sobrou do quadro para servir de gabarito, e risque com um lápis como na foto, note que as abas estão voltadas para cima.



Está meio apagado, mas note a seta que tem um risco.

O risco saiu meio apagado, mas é só para saber onde será cortado



Veja por outro angulo, onde irá se encaixar a aba



Vire a peça e marque também a lateral da aba

Tome cuidado ao cortar a aba, pois não poderá ficar nenhum espaço, então corte sempre menos que o marcado, assim você poderá ir retirando na lima.











Peça já cortada



Vista por cima depois do corte

Corte sem nenhum acabamento. Vista de frente







Mais um angulo de visão do corte











Agora com o retalho que serviu de gabarito, encoste na barra para verificar onde terá de limar.





Quando se encaixar perfeitamente, terá de fazer o mesmo processo do outro lado da barra



Pronto, feito as duas extremidades da barra 78-777, o passo seguinte será acoplar nas barras verticais do quadro do portão

Os encaixes não podem ficar com nehum resalto, o encaixe tem que ser perfeito. (é chado mas são nos detalhes que terá um portão bonito e bem acabado)

Agora vamos fazer o apoio, onde será fixado ao quadro do portão.

Pegue uma cantoneira de 25x25mm, 2,5cmx2,5cm ou 1x1 polegada

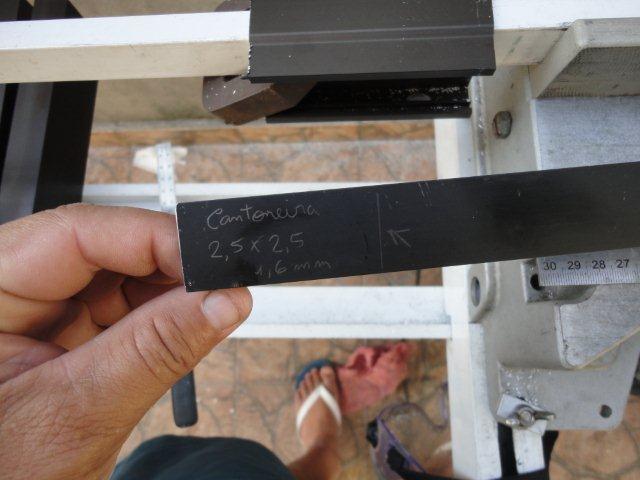

Com um retalho do perfil 78-777 use de gabarito pra marcar a cantoneira onde será cortada







Com uma régua já na medida que será usada para o gradil do portão.

Atenção, esse pedaço é a medida que será usada no portão até o final da grade, (MEDIDA EXATA)

Se preferir o lambri pode usar, opinei pela réqua que neste caso é menor assim fica mais fácil trabalhar, pois ela será usada de gabarito.

Continua...
