MONTAGEM DO QUADRO e
COLOCAÇÃO DAS CUNHAS E CANTONEIRAS
----------------------------------------------------------------------------------------------------
Tel (13) 9 9127-5040
(operadora OI) - Sérgio
EXECUTAMOS SERVICOS DE VIDRACARIA E ESQUADRIAS EM ALUMINIO
Box vidro temperado incolor 8mm a partir de R$157,00m2; (promoção)
Envidraçamento de sacada;
Janelas vidro temperado;
Portões em aluminio;
Entre outros serviços de esquadrias.
----------------------------------------------------------------------------------------------------------
CONTATO
serralheria.perfil@bol.com.brTel (13) 9 9127-5040
(operadora OI) - Sérgio
EXECUTAMOS SERVICOS DE VIDRACARIA E ESQUADRIAS EM ALUMINIO
Box vidro temperado incolor 8mm a partir de R$157,00m2; (promoção)
Envidraçamento de sacada;
Janelas vidro temperado;
Portões em aluminio;
Entre outros serviços de esquadrias.
----------------------------------------------------------------------------------------------------------
Materiais:
08 Cantoneiras cod D069 - Comprado por quilo, embalagem com 01Kg ou 10Kg (Valor do uns 10% mais caro que o alumínio natural), o quilo vem com 12 cantoneiras e 24 cunhas
16 - CUNHAS
Brocas de 6mm e 10mm
Lima chata
Punção sem ponta de 3mm x 200mm (3mm diâmetro 20mm comprimento) de aço Vanádium.
Talhadeira de aço (feita
de barra de torção)
Martelo
Marreta de borracha
16 parafusos INOX de rosca soberba com cabeça cônica,
2x20mm (2mm
diâmetro 20mm comprimento) (opcional)
04 Tapa furo para broca de 10mm ou 3/8 na cor do alumínio.
Furadeira eletrônica
Cantoneiras e cunhas, notem que não é perfil em "L", esse tipo de cantoneira tem aproximadamente 95graus na parte externa e 90 na interna, ela é compensada quando colocamos a cunha que tem um 5 graus ou seja ela começa com espessura de 4mm e vai afinando até 1,5mm.
Separe os dois perfis maiores, a travessa de cima e a de
baixo (o que encaixa as roldanas) Obrigatoriamente terão de iniciar pelas
travessas que vão em cima e em baixo do portão, para que não apareça os furos
que iremos fazer no decorrer da montagem.

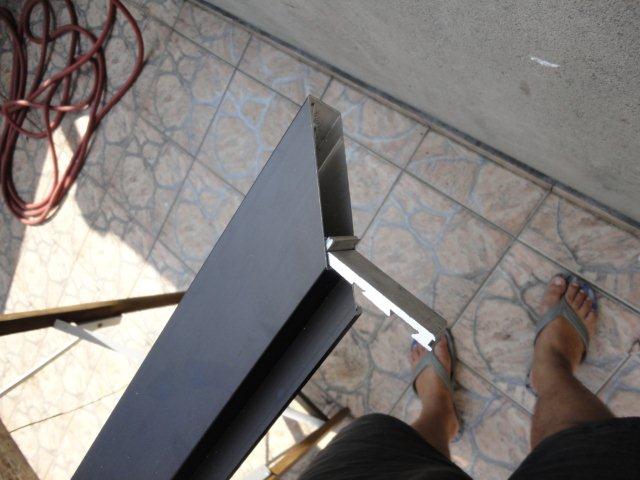

Primeiramente coloque a cantoneira de dentro, do angulo mais fechado da barra.
Veja com a barra deitada, de forma alguma coloque
outra cantoneira, depois teremos que bater a cunha.
Agora coloque a cunha e empurre com o dedo até que não entre mais
Chegando nesse processo cantoneira e cunha, não pode
errar de forma alguma, pois uma vez colocado não tem como retirar.
Falta bater a cunha
Eu tirei esta foto, mas não bati as cunhas, elas estão para fora, foto para demostração.
Desta forma está totalmente ERRADA, note que foram colocadas as cunhas e não foram batidas.
Se bater a cunha de fora, você não tem como bater a de dentro.
OBS.: CASO ACONTEÇA, faça um furo de 10mm na outra cantoneira e bata com o punção.
Coloque primeiro a cantoneira “1ª” e bata a cunha, depois coloque a “2ª” cantoneira e também bata a cunha.
Atenção, se inverter a colocação, você não conseguirá bater a primeira cunha!
Voltando...
Depois bata a segunda cunha.
Faça o mesmo processo do outro lado, e também na outra
barra, a travessa que vai em cima do portão.
Ficará desta forma, a cunha no fundo sem visão nenhuma.
Com certeza esta cunha não sai mais, apenas cortando o perfil, então muito cuidado com as medidas, se possível, monte toda a estrutura em um cavalete pra ter a certeza das medidas, caso contrário perderá o perfil.
Vamos pra segunda etapa
Esta etapa requer um pouquinho mais de atenção, pois você tem que tomar cuidado pra não prender o dedo, pois terá de segurar duas cunhas ao mesmo instante que bate o perfil...
A idéia desta etapa é juntar o perfil inferior com o das laterais, formando um angulo de 90 graus
(fechamento do quadro)
Obs.: Esta etapa não tirei fotos, mas antes de fechar o quadro, tem que fazer os foros nos perfils que estão em caixadas as cantoneiras, (nos dois perfis, superior e inferior) o circulo em verde, pode ser feito com a lima chata, o circulo em vermelho é feito com broca de 10mm.
O furo é feito na mesma direção das cunhas.
CIRCULO AMARELO furo no alinhamento da cunha de dentro
CIRCULO VERDE janela aberta com lima chata, no mesmo alinhamento da cunha de fora.
Esses furos são feitos antes do fechamento do quadro.
Este processo será feito na barra de cima e de baixo (onde estão fixadas as cantoneiras)
Separe as barras laterais para que sejam encaixadas na barra superior e
inferior
Verifique a posição exata dos alumínios, note que as abas estão na mesma posicao.
Encaixe as pontas das cantoneiras mantendo as barras em aproximadamente 80graus e coloque a primeira cunha.
Depois a segunda cunha, tomando cuidado pra não cair a primeira cunha.
Segure com o dedo uma cunha e esncaixe a outra cunha, e tente fechar o perfil até que não caia.
Empurre o o perfil da lateral até se juntar.
Fechado.
.
coloque o punção pra bater!
Bata a cunha, até que forme os 90 graus.
Pode dar uma diferença, no final de tudo acerte batendo com a marreta de borracha nos cantos.
Bata também com a talhadeira feita de barra de torção
Ficou formado um "L"
Falta fechar até se formar um "U"
Proximo passo é colocar outra barra lateral, pra formar "U"
NÃO COLOQUE A DE CIMA AINDA
São duas laterais e uma de baixo.
Faça o mesmo processo do outro lado (lateral do portão)
mesmo processo
mesmo processo
mesmo processo
Faça o processo com a barra de cima e pronto
quadro fechado
Quadro fechado.
Nenhum comentário:
Postar um comentário
